1. 前言
JCZ（CZ）系列船用軸流通風機（以下簡稱通風機）可輸送空氣，含有鹽霧的海洋空氣和含有少量油霧等的腐蝕性空氣。通風機適用于船舶上各種艙室的通風換氣，也可應用于其它適當?shù)膱龊稀?/p>
通風機是按照GB11864《船用軸流通風機》和中國船舶檢驗局《鋼質海船入級和建造規范》的規定和要求設計制造。
2. 工作條件
介質溫度： -25℃ ~ +50℃
最大相對濕度： 95%
周期性搖擺： ±22.5°
持續橫傾： ±15°
持續縱傾： ±10°
振 動： 有
沖 擊： 有
3. 特點
機殼可開啟
可逆轉
防腐性好
抗搖擺、振動和沖擊性能強
4. 結構型式

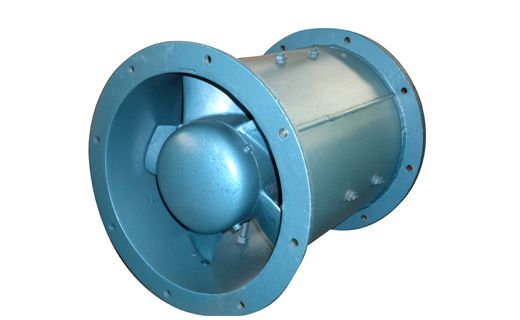

通風機制成電動機置于機殼內的結構，葉輪直接裝在電動機軸上。
葉輪由防腐鋁合金材料澆鑄制成，機殼采用普通鋼質材料焊接而成。
機殼可根據需要制成整體式或沿軸向開啟式。開啟式機殼是將葉輪和電動機裝在可開啟的半機殼上，故便于現場檢修和更換零部件。
通風機制成從電動機端正視，葉輪按順時針方向旋轉，在使用中，允許通風機逆向旋轉。
通風機可配用380V,50HZ或440V,60HZ船用交流電動機。
5. 型號說明
通風機型號以漢語拼音字母的字首、葉輪外徑、轉速等表示。示例如下：
簡稱JCZ（CZ）-80
其中：
J、C —艦、船用
Z — 軸流通風機
80 — 機殼內徑800mm (圓整后的)
A — 葉輪代號
K — 開啟式機殼
注：整體式機殼不標注
7.5 — 電動機功率為7.5kw
1460 — 標準轉速為1460r/min(50Hz)
6. 訂貨須知
6.1 訂貨時請詳細說明通風機的型號、流量、壓力、轉速和結構形式、50HZ或60HZ等。
6.2通風機如果用在甲板上，請按有關規定提出機殼的壁厚。
6.3 訂貨時說明通風機電機的絕緣等級和防護等級（未寫明的為B級絕緣，IP44防護等級）。
6.4 本廠可按用戶需要提供特殊規格和用途等的通風機。
6.5 產品自出廠日起18個月內，凡因質量原因不能使用的，我司負責包修、包換和包退。
7. 通風機使用維護
7.1通風機安裝前，應檢查各部件是否損壞；配套部件是否齊全；檢查葉輪旋向與機殼旋向標識牌是否一致。
7.2安裝管道時，應使其與風機進風口自然對正吻接，不得強行連接。管道應有支撐，不允許將管道重量加在風機上。
7.3風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象。如有碰撞、摩擦、噪聲過大或較大振動時，應檢查后再重新啟動。應防止撞擊通風機，不準異物和液體等進入風機內。應及時清除葉輪葉片上的積灰，以免影響平衡增大噪聲。
7.4風機應在進口全敞開狀態下啟動。
7.5風機接線后，接線盒處要密封，避免進
氣、進水。
7.6運轉過程中要嚴格控制電機電流，不得超過額定值，否則易燒毀電機。
7.7風機的維修必須在停車時進行。檢修后重新啟動時，應檢查風機各部件是否處于正常狀態。
7.8對風機運轉過程中產生的小故障，應查明原因，設法消除；發現較大故障時，必須立即停車，及時檢修。
8. 性能選用
表中性能參數是指標準大氣狀況（大氣壓力為101325pa、溫度為+20℃、相對濕度為50%、密度為1.2kg/m3）下的空氣性能。
實際的氣體狀況和轉速與表2中所列不同時，通風機的性能可按下列各式換算：
式中Q0 、P0 、N0、、為標準大氣壓和標準轉速n0時的流量、壓力、功率、氣體密度。Q 、P 、N、ρ、n為實際的流量、壓力、功率、氣體密度和轉速。
標準流量下的全壓值偏差允許為-5%～+10%。
